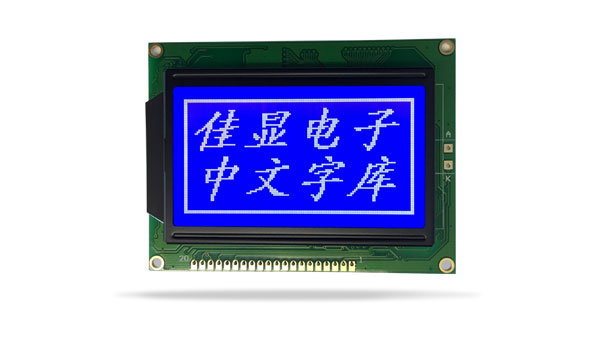

12864液晶模塊進行全屏顯示操作

很多新手在使用12864液晶模塊的時候，無論軟件如何編寫，總發現液晶模塊有一半無法顯示，究竟是什麽原因呢？12864中文液晶模塊是上下兩半顯示的，也就是一顆7920控制一半。12864圖形點陣液晶模塊是左右兩半顯示的。所以要想是整個液晶模塊顯示，就需要用到片選腳(CS)。如何使用片選腳(CS)？

當需要同時使用2顆ST7921晶片時，片選腳(CS)(也叫晶片選擇腳)必須配合使用。片選信号設爲高電壓時，同步時鍾信号(SCLK)輸入的信号才會被接收，當片選信号(CS)設爲低電壓的時候，ST7920的内部串例傳輸計數與串例資料将會被重置，也就是說在此狀态下，傳輸資料将被終止清除，並且将待傳輸的資料重設回第一位。

ST7920的同步時鍾(SCLK)具有獨立的操作時脈，但是當有連續多個指令需要被傳送時，指令執行的時間將需要被考慮，必須確認等到前一個指令完全執行完成才能傳送下一筆資料。
