TN液晶顯示屏的基本特征

TN液晶顯示屏廣泛運用計算器、數字儀器儀表、電子鍾、手表等産品中，下面簡單的介紹下TN液晶顯示屏的基本特征。

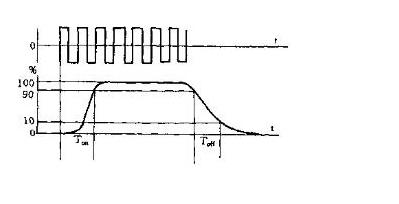

1.電光特性。TN型液晶顯示屏的電光響應曲線如下圖所示：

從電光特性曲線中可以看出：

（1）閥值電壓不明顯

電光響應的陡度不夠大，因此，不适合多路驅動，容易産生交叉串擾，産生半亮度顯示。所以，TN液晶顯示屏一般多使用在靜态驅動或四路一下動态驅動的漢字顯示的地方，TN液晶顯示屏就有些力不勝任瞭。

（2）電光響應速度慢

TN型液晶顯示屏的響應速度隻有50~100ms,這個速度顯示靜止的畫面可以勝任，但若要顯示活動的，視頻變換的畫面就勉爲其難瞭，所以有人設想用TN液晶顯示屏光閥作強光護目鏡，這個速度是不夠的。

（3）光透過和光關閉都不徹底

由於液晶分子排列有序參數不可能達到1，而偏振片的平行透光率與垂直遮光率也不可能達到100%。所以使液晶顯示在視覺上不可能實現白底黑字的效果，僅能顯示灰底黑字的顯示效果。同理，使用TN型液晶顯示作光閥，其光閥的開啓不可能100%透光，光閥的關閉也不可能100%關斷。

2.溫度特征

TN液晶顯示屏的使用範圍比較窄，溫度效應也比較嚴重，這是TN液晶顯示屏的一大缺陷。當溫度過高，液晶态會消失，不能顯示；而溫度過低時，響應速度會明顯變慢，直至結晶，緻使液晶顯示器件損壞。這都是有液晶材料的特性所決定的。目前商品化液晶顯示器件在使用溫度上，可分爲普通型和寬溫型兩類。普通型的靜态驅動型使用溫度稍寬,也僅有0~40℃，在-5℃時，勉強可用，但響應速度變慢。而動态驅動型，由於多路驅動所要求的特性較嚴，故使用溫度範圍則僅在5~40℃，寬溫度的器件一般可使其使用溫度在高低溫兩端各擴展10~20℃左右。

正是由於這一溫度特性使液晶顯示器件在室外及北方嚴寒條件下的是用受到瞭限制。

3.對比度與視角

液晶顯示器件屬於被動型顯示器件。也就是說它本身是不發光的，需靠外界光進行顯示。因此不能用亮度去标定顯示效果，隻能用對比度去标定。但是對比度受外界光影響很大。一般在白色光、或日光照射下測得的對比度約爲5:1~20:1.而在激光等單色光照射下測得的對比度卻高達100:1以上。所以在測試中規定照明光源是重要的。

需要說明的是，對比度也僅是液晶顯示器件效果的标定方法之一。而且並非是唯一理想的顯示效果标定。例如，底色的明亮度對顯示效果的影響很大，因此，確切的顯示效果應該包含視覺心理因素在内的更爲廣泛的指标來評價。

液晶的對比度還有一個重要的特征，即随著視角的變化而變化。視角是在一定對比度條件下觀察方向與液晶顯示器件法線之間的最大夾角。視角即於對比度有關，又於法線所成的夾角方向有關。視角與法線所呈夾角的方向我們叫方位角。

TN型液晶顯示屏的視角較小，隻有45°左右呈一立體角形狀，其最佳視角位置也不在法線方向。視角與對比度之間随不同廠家的不同産品呈一複雜的對應關系。
