液晶顯示器lcd生産流程

一、前段工位：
ITO玻璃的投入（GRADING）→玻璃清洗與幹燥（CLEANING）→塗光刻膠（PR COAT）→前烘烤（PREBREAK）→曝光（DEVELOP）→顯影（MAIN CURE）→ 蝕刻（ETCHING）→去膜（STRIP CLEAN）→圖檢（INSP）→清洗幹燥（CLEAN）→ TOP塗布（TOP COAT）→UV烘烤（UV CURE）→ 固化（MAIN CURE）→→清洗（CLEAN）→ 塗取向劑（PI PRINT）→ 固化（MAIN CURE）→清洗（CLEAN）→絲網印刷（SEAL/SHORT PRINTING）→烘烤（CUPING FURNACE）→噴襯墊料（SPACER SPRAY）→對位壓合（ASSEMBLY）→固化（SEAL MAIN CURING）

1． ITO圖形的蝕刻：（ITO玻璃的投入到圖檢完成）

A． ITO玻璃的投入：根據産品的要求，選擇合适的ITO玻璃裝 入傳遞籃具中，要求ITO玻璃的規格型号符合産品要求，切記ITO層面一定要向上插入籃具中。
B． 玻璃的清洗與幹燥： 将用清洗劑以及去離子水（DI水）等 洗淨ITO玻璃，並用物理或者化學的方法将ITO表面的雜質和油污洗淨，然後把水除去並幹燥，保證下道工藝的加工質量。

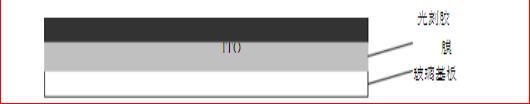

C． 塗光刻膠： 在ITO玻璃的導電層面上均勻塗上一層光刻膠， 塗過光刻膠的玻璃要在一定的溫度下作預處理：（如下圖）

D． 前烘：在一定的溫度下将塗有光刻膠的玻璃烘烤一段時間， 以使光刻膠中的溶劑揮發，增加與玻璃表面的粘附性。
E． 曝光：用紫外光（UV）通過預先制作好的電極圖形掩模版 照射光刻膠表面，使被照光刻膠層發生反應，在塗有光刻膠的玻璃上覆蓋光刻掩模版在紫外燈下對光刻膠進行選擇性曝光：（如圖所示）

F． 顯影：用顯影液處理玻璃表面，将經過光照分解的光刻膠層 除去，保留未曝光部分的光刻膠層，用化學方法使受UV光照射部分的光刻膠溶於顯影液中，顯影後的玻璃要經過一定的溫度的堅膜處理。

G． 堅膜：将玻璃再經過一次高溫處理，使光刻膠更加堅固。
H． 刻蝕：用适當的酸刻液将無光刻膠覆蓋的ITO膜蝕掉，這 樣就得到瞭所需要的ITO電極圖形，如圖所示:

注：ITO玻璃爲（In2O3與SnO2）的導電玻璃，此易與酸發生反應，而用於蝕刻掉多餘的ITO，從而得到相應的拉線電極。

I． 去膜：用高濃度的堿液（NaOH溶液）作脫膜液，将玻璃上 餘下的光刻膠剝離掉，從而使ITO玻璃上形成與光刻掩模版完全一緻的ITO圖形。（即按客戶要求進行顯示的部分拉線蝕刻完成，如圖）

J． 清洗幹燥：用高純水沖洗餘下的堿液和殘留的光刻膠以及其 它的雜質。

2． 特殊制程：（TOP膜的塗布到固化後清洗）
一般的TN與STN産品不要求此步驟，TOP膜的塗布工藝是在光刻工藝之後再做一次SiO2的塗布，以此把刻蝕區與非刻蝕區之間的溝槽填平並把電極覆蓋住，這既可以起到絕緣層的作用，又能有效地消除非顯示狀态下的電極底影，還有助於改善視角特性等等，因此大部分的高檔次産品要求有TOP塗布。

3． 取向塗布（塗取向劑到清洗完成）
爲在蝕刻完成的ITO玻璃表面塗覆取向層，並用特定的方法對限向層進行處理，以使液晶分子能夠在取向層表面沿特定的方向取向（排列），此步驟是液晶顯示器生産的特有技術。

A． 塗取向劑：将有機高分子取向材料塗布在玻璃的表面，即採 用選擇塗覆的方法，在ITO玻璃上的适當位置塗一層均勻的取向層，同時對取向層做固化處理。（一般在顯示區）

B． 固化： 通過高溫處理使取向層固化。

C． 取向摩擦：用絨布類材料以特定的方向摩擦取向層表面，以 使液晶分子将來能夠沿著取向層的摩擦方向排列。如TN型号摩擦取向：45度

D． 清洗： 取向摩擦後的玻璃上會留下絨布線等污染物，需要採取特殊的清洗步驟來消除污染物。

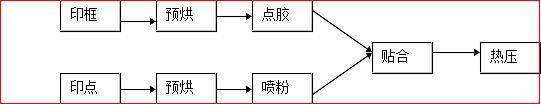

4． 空盒制作：（絲網印刷到固化）

此步工藝是把兩片導電玻璃對疊，利用封接材料貼合起來並固化，制成間隙爲特定厚度的玻璃盒。制盒技術是制造液晶顯示器的最爲關鍵的技術之一。（必須嚴格控制液晶盒的間距）

A． 絲印邊框及銀點：将封接材料（封框膠）用絲網印刷的方法 分别對上闆印上邊框膠和和下闆玻璃印是導電膠。

B． 噴襯墊料： 在下玻璃上均勻分布支撐材料。将一定尺寸的 襯墊料（一般爲幾個微米）均勻分散在玻璃表面，制盒時就靠這些材料保證玻璃之間的間距即盒厚。

C． 對位壓合： 按對位标記上與下玻璃對位粘合，将對應的兩 片玻璃面對面用封接材料粘合起來。

D． 固化： 在高溫下使封接材料固化。固化時一般在上下玻璃 上加上一定的壓力，以使液晶盒間距（厚度保持均勻）。

二、後段工序：
切割（SCRIBING）→→Y 軸裂片（BREAK OFF）→→灌注液晶（LC INJECTION）→封口（END SEALING）→X 軸裂片（BREAK OFF）→→ 磨邊→→一次清洗（CLEAN）→再定向（HEATING）→光台目檢（VISUAL INSP）→電測圖形檢驗（ELECTRICAL）→二次清洗（CLEAN）→ 特殊制程（POLYGON）→背印（BACK PRINTING）→→→幹墨（CURE）→→貼片（POLARIZER ASSEMBLY）→ 熱壓（CLEAVER）→→ 成檢外觀檢判（FQC）→→上引線（BIT PIN）→→終檢（FINAL INSP）→包裝（PACKING）→→入庫（IN STOCK）
簡單描述就是：
前段-Array；
前段的Array 制程與半導體制程相似，但不同的是将薄膜晶體管制作於玻璃上，而非矽晶圓上。
中段-Cell；
中段的Cell 制程，是以前段Array的玻璃爲基闆，與彩色濾光片的玻璃基闆結合，並在兩片玻璃基闆間灌入液晶(LC)。
後段-Module Assembly (模組組裝)；
後段模組組裝制程是将Cell制程後的玻璃與其他如背光闆、電路、外框等多種零組件組裝的生産作業.
