12864中文字庫模塊使用注意項

來源：12864中文字庫液晶發布時間：2017-12-18 點擊量：2744

用帶中文字庫的128X64顯示模塊時應注意以下幾點：

①欲在某一個位置顯示中文字符時，應先設定顯示字符位置，即先設定顯示地址，再寫入中文字符編碼。

②顯示ASCII字符過程與顯示中文字符過程相同。不過在顯示連續字符時，隻須設定一次顯示地址，由模塊自動對地址加1指向下一個字符位置，否則，顯示的字符中将會有一個空ASCII字符位置。

③當字符編碼爲2字節時，應先寫入高位字節，再寫入低位字節。

④模塊在接收指令前，向處理器必須先確認模塊内部處於非忙狀态，即讀取BF标志時BF需爲“0”，方可接受新的指令。如果在送出一個指令前不檢查BF标志，則在前一個指令和這個指令中間必須延遲一段較長的時間，即等待前一個指令確定執行完成。指令執行的時間請參考指令表中的指令執行時間說明。⑤“RE”爲基本指令集與擴充指令集的選擇控制位。當變更“RE”後，以後的指令集将維持在最後的狀态，除非再次變更“RE”位，否則使用相同指令集時，無需每次均重設“RE”位。

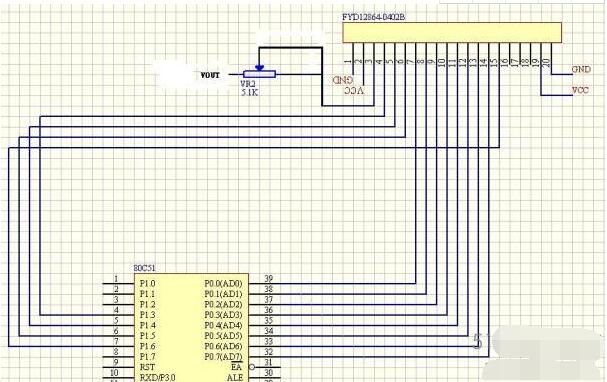

4、與單片機80C51的一種接口如圖所示
